Getting Started

This chapter is intended to help you get started as easily as possible with MCS charging together with the Charge Control Y and the EVerest charging stack. For this purpose, a basic MCS charger is set up as an example and explained step by step.

Setting Up the Hardware

Hardware Components

The following hardware components are required to set up the basic DC charger:

  • Charge Control Y

  • 24 V DC Power Supply

  • Profinet capable host

  • MCS Inlet

  • Wiring material

  • PT1000 temperature sensors

  • Emergency input line that is on 24V

Hardware Overview

The following figure shows the basic setup of the MCS charger with the Charge Control Y Kit:

_images/ccy_setup.svg

Fig. 3 Basic Setup of the MCS charger with Charge Control Y

First Startup

Boot Process

Here are some key points about the boot process of the Charge controller:

  • The file system basically consists of three ext4 partitions. Two partitions are used as slots for the RAUC update process. The third partition is not touched by the RAUC update process and is usually used for storing update bundles, logs, etc.

  • After connecting the Charge controller to the power supply, the U-Boot bootloader starts the currently active slot managed by RAUC.

  • The LED status indicators on the carrier board provide information about the current status of the boot process.

  • EVerest is automatically started with the default configuration of chargebyte after the boot process is completed. The initial configuration is explained in the Initial Configuration section.

Understanding LED Status Indicators

Now you can connect the Charge Control Y to the power supply. The LED status indicator provides information about the current status of the boot process. The following table shows the meaning of the LED status indicators:

Table: Charge Control Y LED Status Indicators

State

LED indication

Behavior

Boot process running

LED (red)

periodic blinking for approx. 4 sec.

Operating system running

LED (red)

rhythmic blinking

Connecting via SSH or Serial Interface

For debugging, there are two ways to connect the developer computer to the Charge controller: via SSH or via serial interface. The following sections explain how to connect to the Charge controller using PuTTY. You can also use other terminal programs (like e.g. MobaXTerm) to connect to the Charge controller.

SSH Connection with PuTTY

Here are the steps to connect to the Charge controller via SSH using PuTTY:

  1. Install PuTTY on your computer. You can download PuTTY from the following link: PuTTY Download.

  2. Connect the Charge controller over Ethernet to your computer.

  3. Start PuTTY and enter the IPv4 fallback address “169.254.12.53” of the Charge controller in the “Host Name (or IP address)” field (See figure PuTTY SSH Configuration).

  4. Click on “Save” to save the configuration and then click on “Open” to start the connection.

  5. A PuTTY Security Alert window will appear. Click on “Accept” to continue.

  6. Enter the username “root” and the password “zebematado” to log in to the Charge controller.

Note

The username can also be stored under “Connection -> Data -> Auto-login username” in the PuTTY configuration.

Note

It is also possible to install an SSH key on the Charge controller to log in without a password. Please look online for instructions on how to do this on a Linux system.

_images/putty_config_ssh_fallback_ip.png

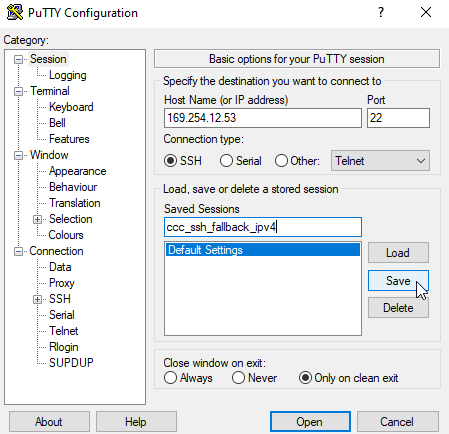

Fig. 4 PuTTY SSH Configuration

Serial Connection with PuTTY

Here are the steps to connect to the Charge controller via serial interface using PuTTY:

  1. Install PuTTY on your computer. You can download PuTTY from the following link: PuTTY Download.

  2. Connect the Charge controller to your computer via USB to serial adapter.

  3. Start PuTTY and configure the COM port of the USB to serial adapter (e.g. “COM1”) in the “Serial line” field. Note: You can find the COM port of the USB to serial adapter in the Windows Device Manager under “Ports (COM & LPT)”.

  4. Switch to Connection -> Serial configuration and set the “Speed” to 115200, “Data bits” to 8, “Stop bits” to 1, “Parity” to “None” and “Flow control” to “None” (See figure PuTTY Serial Configuration).

  5. Switch back to the “Session” and click on “Save” to save the configuration (See figure PuTTY Save Serial Connection).

  6. Click on “Open” to start the connection.

  7. Now a black window will appear. Press enter to get the login prompt.

  8. Enter the username “root” and the password “zebematado” to log in to the Charge controller.

_images/putty_config_serial_1.png

Fig. 5 PuTTY Serial Configuration

_images/putty_config_serial_2.png

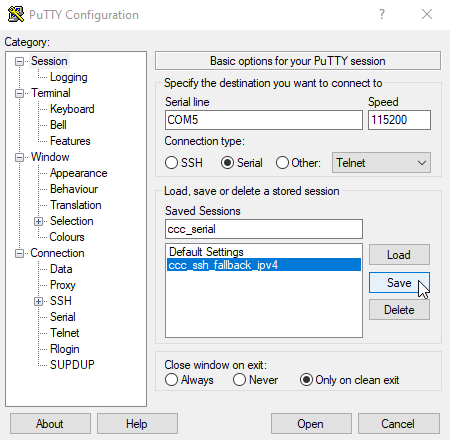

Fig. 6 PuTTY Save Serial Connection

First Firmware Update

When the Charge controller is manufactured, a stable software version is flashed onto it.

However, due to organizational processes and the continuous nature of software development, this version may already be outdated.

We therefore recommend checking first, whether a software update for the Charge controller is already available for download. If so, it should be installed immediately, as it likely includes bug fixes and possibly new features.

Please look at section Firmware Upgrade for further details, e.g. where to find the firmware update images and how to install them.

Initial Configuration

Now you are connected to the Charge Control Y and we can take a deeper look at the initial configuration.

The configuration files of the EVerest charging stack are stored in the directory “/etc/everest”. EVerest uses the YAML format for the configuration files. EVerest runs as a systemd service that by default uses “/etc/everest/config.yaml” as a configuration setup. If you take a look at the content of the configuration file, you will see that it is only a reference to the “bsp-only.yaml” file.

Note

If you create an own configuration file, you can also store it in the “/etc/everest” directory and create a symbolic link to it like “ln -sf /etc/everest/my-config.yaml /etc/everest/config.yaml”. The file where the “config.yaml” symbolic link points to is preserved during the update process.

root@parsley:/etc/everest# ls -l /etc/everest/
total 28
-rw-r--r-- 1 root root 1134 Jun 20 07:45 bsp-only.yaml
lrwxrwxrwx 1 root root   14 Jun 25 19:26 config.yaml ->  my-config.yaml

Let’s take a look at the content of the bsp-only.yaml configuration file. This file is already prepared for the basic DC charger setup.

Just type “less /etc/everest/bsp-only.yaml” to see the content of the configuration file:

  1# This configuration is for an EVSE supporting ISO15118-20 DC with
  2# a simulated authorization, isolation monitor and power supply.
  3# Please ensure that a complete PKI is installed under "/etc/everest/certs".
  4# Otherwise, the Evse15118D20 module cannot start successfully.
  5# Create a folder under /srv and name it 'everest' to save your
  6# traces, or change the 'logging_path' and 'session_logging_path' accordingly.
  7
  8active_modules:
  9  evse_security:
 10    module: EvseSecurity
 11    config_module:
 12      private_key_password: "123456"
 13  iso15118_charger:
 14    module: Evse15118D20
 15    config_module:
 16      device: eth1
 17      logging_path: /srv/everest
 18      tls_negotiation_strategy: ACCEPT_CLIENT_OFFER
 19      enable_tls_key_logging: true
 20    connections:
 21      security:
 22        - module_id: evse_security
 23          implementation_id: main
 24  packet_sniffer:
 25    module: PacketSniffer
 26    config_module:
 27      session_logging_path: /srv/everest
 28    connections:
 29      evse_manager:
 30        - module_id: connector
 31          implementation_id: evse
 32  auth:
 33    module: Auth
 34    config_module:
 35      connection_timeout: 20
 36      prioritize_authorization_over_stopping_transaction: true
 37      selection_algorithm: PlugEvents
 38    connections:
 39      token_provider:
 40        - module_id: token_provider
 41          implementation_id: main
 42      token_validator:
 43        - module_id: token_validator
 44          implementation_id: main
 45      evse_manager:
 46        - module_id: connector
 47          implementation_id: evse
 48      kvs:
 49        - module_id: persistent_store
 50          implementation_id: main
 51  persistent_store:
 52    module: PersistentStore
 53    config_module:
 54      sqlite_db_file_path: /var/lib/everest/everest_persistent_store.db
 55  bsp:
 56    module: CbParsleyDriver
 57  energy_manager:
 58    module: EnergyManager
 59    connections:
 60      energy_trunk:
 61        - module_id: grid_connection_point
 62          implementation_id: energy_grid
 63  connector:
 64    module: EvseManager
 65    mapping:
 66      module:
 67        evse: 1
 68    config_module:
 69      charge_mode: DC
 70      connector_id: 1
 71      has_ventilation: false
 72      dbg_hlc_auth_after_tstep: false
 73      ev_receipt_required: false
 74      evse_id: DE*CHB*E123456*1
 75      evse_id_din: 49A80737A45678
 76      session_logging: true
 77      session_logging_path: /srv/everest
 78      session_logging_xml: false
 79      payment_enable_contract: false
 80      mcs_enable: true
 81      cable_check_enable_imd_self_test: false
 82      cable_check_wait_below_60V_before_finish: false
 83    connections:
 84      bsp:
 85        - module_id: bsp
 86          implementation_id: evse_board_support
 87      powersupply_DC:
 88        - module_id: powersupply_dc
 89          implementation_id: main
 90      powermeter_car_side:
 91        - module_id: powersupply_dc
 92          implementation_id: powermeter
 93      imd:
 94        - module_id: imd
 95          implementation_id: main
 96      hlc:
 97        - module_id: iso15118_charger
 98          implementation_id: charger
 99  powersupply_dc:
100    module: DCSupplySimulator
101  imd:
102    module: IMDSimulator
103  grid_connection_point:
104    module: EnergyNode
105    mapping:
106      module:
107        evse: 1
108    config_module:
109      fuse_limit_A: 63
110      phase_count: 3
111    connections:
112      energy_consumer:
113        - implementation_id: energy_grid
114          module_id: connector
115  token_provider:
116    module: DummyTokenProvider
117    config_implementation:
118      main:
119        timeout: 10
120        token: DEADBEEF
121        type: RFID
122    connections:
123      evse:
124        - module_id: connector
125          implementation_id: evse
126  token_validator:
127    module: DummyTokenValidator
128    config_implementation:
129      main:
130        sleep: 0.25
131        validation_reason: Token seems valid
132        validation_result: Accepted
133  error_history:
134    module: ErrorHistory
135    config_implementation:
136      error_history:
137        database_path: /tmp/error_history.db

In general, the EVerest charging stack consists of different modules, each of which fulfills a specific task. An EVerest module provides and requests interfaces. The configuration file shows which EVerest modules are activated, how they are configured and how they are connected to each other over the interfaces. The following figure illustrates how the EVerest modules are connected to each other:

_images/admin_panel_bsp_only.png

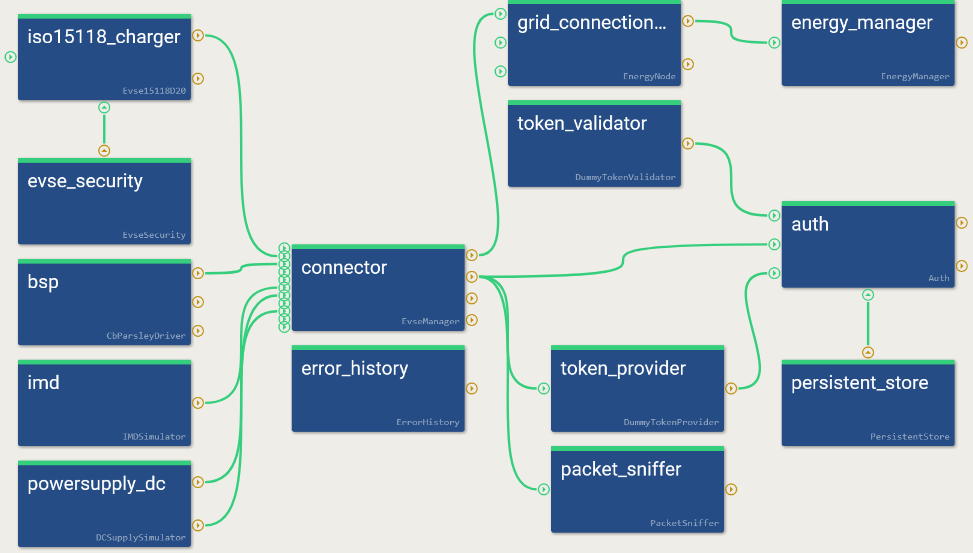

Fig. 7 EVerest admin panel view of the bsp-only.yaml configuration

However, not all configuration parameters of the modules are shown here. Only the configuration parameters that do not match the default configuration of the respective module need to be specified here. Depending on the installed hardware components, the configuration file may need to be adapted. The hardware related tasks are mainly handled by the CbParsleyDriver module. The configuration of the CbParsleyDriver module can be found in “/usr/libexec/everest/modules/CbParsleyDriver” directory.

Each module has a description of all configuration parameter including their defaults. This file is called “manifest.yaml” and is stored in the main directory of the module. In order to see the content of the configuration file you can take a look using “less /usr/libexec/everest/modules/CbParsleyDriver/manifest.yaml” to see the content of the manifest file and check whether the configuration fits to your hardware setup.

If you want to change a configuration parameter of a module, which is not part of your EVerest YAML configuration file, just copy the specific configuration key from the “manifest.yaml” file of the module to the module specific “config_module” space in your EVerest configuration and adjust the value. Please note if you change it directly in the “manifest.yaml” file of a module, the changes will be get lost after a software update.

Here is an excerpt of an EVerest configuration to change the parameter “evse_id” to “MY*CUS*T654321*1” of the CbParsleyDriver module.

bsp:
  module: CbParsleyDriver
connector:
  module: EvseManager
  config_module:
    connector_id: 1
    charge_mode: DC
    evse_id: MY*CUS*T654321*1

After adjusting the configuration file, you have to restart the EVerest charging stack to apply the changes. Just type “systemctl restart everest” to restart the EVerest charging stack.

Note

You can also use the EVerest admin panel to adjust the EVerest configuration in a GUI. This tool must currently be installed manually on your developer computer, because the resources on the board are limited.

Note

If you have made a mistake in the configuration file, the EVerest charging stack will not start. Therefore, it is recommended to back up the original configuration file before making changes.

Starting and Monitoring the Charging Process

Before we start the first charging session, we shall open the EVerest log to monitor the charging process. The EVerest log is stored in the systemd journal and can be accessed via the journalctl command. The journalctl command provides a lot of options to filter the log messages. Now just type “journalctl -f -u everest -n 50” to see the last 50 log messages of the EVerest charging stack and to follow the charging process in real time. For more information about the EVerest log, see the Logging and Debugging chapter.

The EVerest log should look like this:

root@ccy:~# journalctl -f -u everest -n 50
2025-08-15T11:00:01.185227+0200 parsley systemd[1]: Starting EVerest...
2025-08-15T11:00:01.191002+0200 parsley sh[240392]: Starting to migrate EVerest configurations
2025-08-15T11:00:01.208284+0200 parsley sh[240392]: EVerest configurations migrated successfully
2025-08-15T11:00:01.211287+0200 parsley systemd[1]: Started EVerest.
2025-08-15T11:00:01.236049+0200 parsley manager[240396]: [INFO] manager          ::   ________      __                _
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          ::  |  ____\ \    / /               | |
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          ::  | |__   \ \  / /__ _ __ ___  ___| |_
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          ::  |  __|   \ \/ / _ \ '__/ _ \/ __| __|
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          ::  | |____   \  /  __/ | |  __/\__ \ |_
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          ::  |______|   \/ \___|_|  \___||___/\__|
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          ::
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          :: everest-framework 0.21.1 @v0.21.1
2025-08-15T11:00:01.237160+0200 parsley manager[240396]: [INFO] manager          :: profinetinterface 0.4.0 develop@f7ce26c-dirty
2025-08-15T11:00:01.238314+0200 parsley manager[240396]: [INFO] manager          ::
2025-08-15T11:00:01.238314+0200 parsley manager[240396]: [INFO] manager          :: Using MQTT broker localhost:1883
2025-08-15T11:00:01.252501+0200 parsley manager[240398]: [INFO] everest_ctrl     :: Launching controller service on port 8849
2025-08-15T11:00:01.280165+0200 parsley manager[240396]: [INFO] manager          :: Loading config file at: /etc/everest/config.yaml
2025-08-15T11:00:01.426220+0200 parsley manager[240396]: [INFO] manager          :: Config loading completed in 187ms
2025-08-15T11:00:01.429617+0200 parsley manager[240396]: [INFO] manager          :: Starting 12 modules
2025-08-15T11:00:03.162943+0200 parsley manager[240426]: [INFO] auth:Auth        :: Module auth initialized [1683ms]
2025-08-15T11:00:03.221996+0200 parsley manager[240429]: [INFO] energy_manager:  :: Module energy_manager initialized [1658ms]
2025-08-15T11:00:03.221996+0200 parsley manager[240435]: [INFO] grid_connection  :: Module grid_connection_point initialized [1683ms]
2025-08-15T11:00:03.237014+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Module iso15118_charger initialized [1679ms]
2025-08-15T11:00:03.264349+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Module connector initialized [1762ms]
2025-08-15T11:00:03.276342+0200 parsley manager[240441]: [INFO] persistent_stor  :: Module persistent_store initialized [1661ms]
2025-08-15T11:00:03.285944+0200 parsley manager[240434]: [INFO] evse_security:E  :: Module evse_security initialized [1707ms]
2025-08-15T11:00:03.295880+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: chargebyte's Charge Control Y BSP module (version: 0.22.1)
2025-08-15T11:00:03.299460+0200 parsley manager[240430]: [INFO] error_history:E  :: Using database at "/tmp/error_history.db"
2025-08-15T11:00:03.300669+0200 parsley manager[240430]: [INFO] error_history:E  :: Checking database
2025-08-15T11:00:03.304002+0200 parsley manager[240459]: [INFO] token_validator  :: Module token_validator initialized [1657ms]
2025-08-15T11:00:03.313117+0200 parsley manager[240430]: [INFO] error_history:E  :: Module error_history initialized [1721ms]
2025-08-15T11:00:03.337786+0200 parsley manager[240453]: [INFO] token_provider:  :: Module token_provider initialized [1704ms]
2025-08-15T11:00:03.351880+0200 parsley manager[240452]: [INFO] profinet:Profin  :: chargebyte's Profinet EVerest Module (version: 0.4.0)
2025-08-15T11:00:03.353046+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Starting Profinet application on network interface eth0
2025-08-15T11:00:03.353046+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Station name: fortescue-dev
2025-08-15T11:00:03.377734+0200 parsley manager[241021]: Network script for eth0:  Set IP 0.0.0.0   Netmask 0.0.0.0   Gateway 0.0.0.0   Permanent: 1   Hostname: fortescue-dev   Skip setting hostname: true
2025-08-15T11:00:03.392151+0200 parsley manager[241021]: No valid default gateway given. Skipping setting default gateway.
2025-08-15T11:00:03.394117+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Plug DAP module and its submodules
2025-08-15T11:00:03.394117+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Module plug indication
2025-08-15T11:00:03.394117+0200 parsley manager[240452]: [INFO] profinet:Profin  ::   Pull old module.    API: 0 Slot: 0
2025-08-15T11:00:03.394117+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Module profinet initialized [1775ms]
2025-08-15T11:00:03.395051+0200 parsley manager[240452]: [INFO] profinet:Profin  :: UDP socket bound to source port: 22439 scope: EVLock
2025-08-15T11:00:03.395588+0200 parsley manager[240452]: [INFO] profinet:Profin  ::   Plug module.     API: 0 Slot: 0 Module ID: 1 DAP
2025-08-15T11:00:03.395588+0200 parsley manager[240452]: [INFO] profinet:Profin  :: app_plug_mod: 0
2025-08-15T11:00:03.395588+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Done plugging DAP
2025-08-15T11:00:03.395588+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Waiting for PLC connect request
2025-08-15T11:00:03.645046+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: Safety Controller Firmware: 0.2.3 (g5638a7e18ecce8f0, CC Y, firmware)
2025-08-15T11:00:03.645046+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: Module bsp initialized [2123ms]
2025-08-15T11:00:03.646370+0200 parsley manager[240396]: [INFO] manager          :: Clearing retained topics published by manager during startup
2025-08-15T11:00:03.647468+0200 parsley manager[240396]: [INFO] manager          :: 🚙🚙🚙 All modules are initialized. EVerest up and running [2415ms] 🚙🚙🚙
2025-08-15T11:00:03.889512+0200 parsley manager[240426]: [WARN] auth:Auth       void module::ReservationHandler::load_reservations() :: Can not load reservations: reservations is not a json array.
2025-08-15T11:00:04.655673+0200 parsley manager[240434]: [INFO] evse_security:E  :: Requesting leaf certificate info: V2G
2025-08-15T11:00:04.673796+0200 parsley manager[240434]: [INFO] evse_security:E  :: Found valid leaf: ["/etc/everest/certs/client/cso/CPO_CERT_CHAIN.pem"]
2025-08-15T11:00:04.674172+0200 parsley manager[240434]: [INFO] evse_security:E  :: Not requiring all valid leafs, returning
2025-08-15T11:00:04.742842+0200 parsley manager[240434]: [INFO] evse_security:E  :: Requesting certificate file: [V2G] file:"/etc/everest/certs/ca/v2g/V2G_ROOT_CA.pem"
2025-08-15T11:00:04.831007+0200 parsley manager[240434]: [INFO] evse_security:E  :: Requesting certificate file: [MO] file:"/etc/everest/certs/ca/mo/MO_ROOT_CA.pem"
2025-08-15T11:00:04.877258+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Using ethernet interface: eth1
2025-08-15T11:00:06.351776+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Module plug indication
2025-08-15T11:00:06.351776+0200 parsley manager[240452]: [INFO] profinet:Profin  ::   Pull old module.    API: 0 Slot: 1
2025-08-15T11:00:06.351776+0200 parsley manager[240452]: [INFO] profinet:Profin  ::   Plug module.     API: 0 Slot: 1 Module ID: 16 CCY Input Output
2025-08-15T11:00:06.351776+0200 parsley manager[240452]: [INFO] profinet:Profin  :: app_plug_mod: 1
2025-08-15T11:00:06.351776+0200 parsley manager[240452]: [INFO] profinet:Profin  :: PLC connect indication. AREP: 1
2025-08-15T11:00:06.357379+0200 parsley manager[240452]: [INFO] profinet:Profin  :: PLC dcontrol message (The PLC is done with parameter writing). AREP: 1 Command: PRM_END
2025-08-15T11:00:06.368187+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Application will signal that it is ready for data, for AREP 1
2025-08-15T11:00:06.368187+0200 parsley manager[240452]: [INFO] profinet:Profin  :: PLC ccontrol message confirmation (The PLC has received our Application Ready message). AREP: 1 Status codes:
2025-08-15T11:00:06.368883+0200 parsley manager[241083]: Network script for eth0:  Set IP 169.254.12.53   Netmask 255.255.0.0   Gateway 169.254.12.53   Permanent: 0   Hostname: fortescue-dev   Skip setting hostname: true
2025-08-15T11:00:06.388281+0200 parsley manager[241087]: RTNETLINK answers: File exists
2025-08-15T11:00:06.390164+0200 parsley manager[241083]: Failed to set default gateway
2025-08-15T11:00:06.617469+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_mcs_hlc_enable: true
2025-08-15T11:00:09.303936+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Cleaning up any other transaction on start up
2025-08-15T11:00:09.442631+0200 parsley manager[240428]: [INFO] connector:EvseM  :: 🌀🌀🌀 Ready to start charging 🌀🌀🌀
2025-08-15T11:00:09.442631+0200 parsley manager[240428]: [WARN] connector:EvseM void module::EvseManager::ready_to_start_charging() :: No powermeter value received yet!
2025-08-15T11:00:09.493626+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_enable: true
2025-08-15T11:00:09.806495+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: Emergency Stop released
2025-08-15T11:00:09.910419+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: ID change detected: unknown → not connected
2025-08-15T11:00:09.910931+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: CP state change from PowerOn to A
2025-08-15T11:00:09.952422+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_pwm_off: setting new duty cycle of 100.0% (ignored)

Now you can connect the vehicle or vehicle simulator. After connecting, a CE state change from “A” to “B0” and an ID state connected should be visible in the EVerest log.

The EVerest log messages should look like this:

2025-08-15T11:00:10.014403+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: ID change detected: not connected → connected
2025-08-15T11:00:10.015221+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: CP state change from A to B
2025-08-15T11:00:10.084986+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_pwm_off: setting new duty cycle of 100.0% (ignored)
2025-08-15T11:00:10.131495+0200 parsley manager[240428]: [INFO] connector:EvseM  :: All errors cleared

After that, the EV should establish an ethernet connection to the Charge Control Y. The EV simulator discovers the MCS service of the Charge Control Y and establishes a TCP connection. Both hosts negotiate the protocol ISO 15118-20 and start a charging session.

2025-08-15T11:00:10.191256+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Got SDP request from fe80::299:c7ff:feff:ff99%eth1
2025-08-15T11:00:10.192684+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Created logfile at: /srv/everest-logs/250815_09-00-10.yaml
2025-08-15T11:00:10.269726+0200 parsley manager[240428]: [INFO] connector:EvseM  :: SYS  Session logging started.
2025-08-15T11:00:10.270633+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Session Started: EVConnected
2025-08-15T11:00:10.273524+0200 parsley manager[240453]: [INFO] token_provider:  :: Publishing new dummy token: {
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:     "authorization_type": "RFID",
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:     "id_token": {
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:         "type": "ISO14443",
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:         "value": "[redacted] hash: 29F2679CA504908"
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:     },
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:     "parent_id_token": {
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:         "type": "ISO14443",
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:         "value": "[redacted] hash: 29F2679CA504908"
2025-08-15T11:00:10.273524+0200 parsley manager[240453]:     }
2025-08-15T11:00:10.273524+0200 parsley manager[240453]: }
2025-08-15T11:00:10.281517+0200 parsley manager[240426]: [INFO] auth:Auth        :: Received new token: {
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:     "authorization_type": "RFID",
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:     "id_token": {
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:         "type": "ISO14443",
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:         "value": "[redacted] hash: 29F2679CA504908"
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:     },
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:     "parent_id_token": {
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:         "type": "ISO14443",
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:         "value": "[redacted] hash: 29F2679CA504908"
2025-08-15T11:00:10.281517+0200 parsley manager[240426]:     }
2025-08-15T11:00:10.281517+0200 parsley manager[240426]: }
2025-08-15T11:00:10.285068+0200 parsley manager[240459]: [INFO] token_validator  :: Got validation request for token: [redacted] hash: 29F2679CA504908
2025-08-15T11:00:10.300794+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Incoming connection from [fe80::299:c7ff:feff:ff99%eth1]:62533
2025-08-15T11:00:10.316828+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G SupportedAppProtocolReq
2025-08-15T11:00:10.319471+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G SupportedAppProtocolRes
2025-08-15T11:00:10.325886+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Received session setup with evccid: CB-F0-CHARGEMODULE-0-2
2025-08-15T11:00:10.326659+0200 parsley manager[240439]: [INFO] iso15118_charge  :: New session created with session_id: 0xE2, 0x80, 0x4B, 0xEF, 0xDA, 0xBA, 0xDD, 0x0C
2025-08-15T11:00:10.368973+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G SessionSetupReq
2025-08-15T11:00:10.416474+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G SessionSetupRes
2025-08-15T11:00:10.429810+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Timestamp: 1755246311
2025-08-15T11:00:10.431593+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G AuthorizationSetupReq
2025-08-15T11:00:10.535675+0200 parsley manager[240459]: [INFO] token_validator  :: Returning validation status: Accepted
2025-08-15T11:00:10.538506+0200 parsley manager[240426]: [INFO] auth:Auth        :: Providing authorization to evse#1
2025-08-15T11:00:10.771069+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Set PWM On (5.000000074505806%) took 0 ms
2025-08-15T11:00:10.817085+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_pwm_on: setting new duty cycle of 5.0% (ignored)
2025-08-15T11:00:10.821900+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G AuthorizationSetupRes
2025-08-15T11:00:10.821900+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G AuthorizationReq
2025-08-15T11:00:10.821900+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G AuthorizationRes
2025-08-15T11:00:10.824298+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G AuthorizationReq
2025-08-15T11:00:10.827674+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G AuthorizationRes
2025-08-15T11:00:10.827674+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G AuthorizationReq
2025-08-15T11:00:10.828333+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G AuthorizationRes
2025-08-15T11:00:10.835152+0200 parsley manager[240426]: [INFO] auth:Auth        :: Result for token: [redacted] hash: 29F2679CA504908: ACCEPTED
2025-08-15T11:00:10.882209+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G AuthorizationReq
2025-08-15T11:00:10.883782+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G AuthorizationRes
2025-08-15T11:00:10.920587+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC EIM Authorization received
2025-08-15T11:00:10.921397+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Transaction Started (0 kWh)
2025-08-15T11:00:10.921720+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC DC mode. We are in 5percent mode so we can continue without further action.
2025-08-15T11:00:10.921981+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Charger state: Wait for Auth->PrepareCharging
2025-08-15T11:00:10.947881+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Possible ids
2025-08-15T11:00:10.947881+0200 parsley manager[240439]: [INFO] iso15118_charge  ::   8
2025-08-15T11:00:10.947881+0200 parsley manager[240439]: [INFO] iso15118_charge  ::   9
2025-08-15T11:00:10.968908+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G ServiceDiscoveryReq
2025-08-15T11:00:11.016734+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G ServiceDiscoveryRes
2025-08-15T11:00:11.052076+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Requested info about ServiceID: 8
2025-08-15T11:00:11.052076+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Getting vas (id: 8) parameters
2025-08-15T11:00:11.052076+0200 parsley manager[240439]: [WARN] iso15118_charge module::charger::ISO15118_chargerImpl::init()::<lambda(const iso15118::LogLevel&, const string&)> :: Caution: This feedback call can block the entire state machine
2025-08-15T11:00:11.055952+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G ServiceDetailReq
2025-08-15T11:00:11.055952+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G ServiceDetailRes
2025-08-15T11:00:11.155798+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Selected MCS service parameters: control mode: Dynamic, mobility needs mode: ProvidedByEvcc
2025-08-15T11:00:11.157969+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G ServiceSelectionReq
2025-08-15T11:00:11.158949+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G ServiceSelectionRes
2025-08-15T11:00:11.259891+0200 parsley manager[240439]: [INFO] iso15118_charge  :: Max charge current 3000.000000A
2025-08-15T11:00:11.261235+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeParameterDiscoveryReq
2025-08-15T11:00:11.264118+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Received EV maximum limits: {
2025-08-15T11:00:11.264118+0200 parsley manager[240428]:     "dc_ev_maximum_current_limit": 3000.0,
2025-08-15T11:00:11.264118+0200 parsley manager[240428]:     "dc_ev_maximum_power_limit": 3000000.0,
2025-08-15T11:00:11.264118+0200 parsley manager[240428]:     "dc_ev_maximum_voltage_limit": 1000.0
2025-08-15T11:00:11.264118+0200 parsley manager[240428]: }
2025-08-15T11:00:11.265685+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeParameterDiscoveryRes
2025-08-15T11:00:11.381861+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G ScheduleExchangeReq
2025-08-15T11:00:11.414051+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G ScheduleExchangeRes

The needed information for charging are now exchanged and the EV signals HV ready by setting state C:

2025-08-15T11:00:11.566497+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: CP state change from B to C
2025-08-15T11:00:11.568567+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR IEC Event CarRequestedPower
2025-08-15T11:00:11.578632+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:11.579798+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO Start cable check...
2025-08-15T11:00:11.580456+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO DC HLC Close contactor (in CableCheck)
2025-08-15T11:00:11.620935+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:11.624759+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_allow_power_on: request to CLOSE the contactor (simulated)
2025-08-15T11:00:11.669051+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Event PowerOn
2025-08-15T11:00:11.681376+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EV reports 1000 V as maximum voltage
2025-08-15T11:00:11.681812+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC DC power supply set: 800V/10A, requested was 800V/2A.
2025-08-15T11:00:11.684578+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:11.685356+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:11.688029+0200 parsley manager[240428]: [INFO] connector:EvseM  :: CableCheck: Using 800 V
2025-08-15T11:00:11.688503+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC DC power supply: switch ON called, ChargingPhase: CableCheck
2025-08-15T11:00:11.784564+0200 parsley manager[240452]: [INFO] profinet:Profin  :: PLC connect indication. AREP: 1
2025-08-15T11:00:11.787032+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:11.788283+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:11.889290+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:11.890545+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.015696+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.018694+0200 parsley manager[240428]: [INFO] connector:EvseM  :: CableCheck: Waiting for 1 isolation measurement sample(s)
2025-08-15T11:00:12.020221+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.034698+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO Change HLC Limits: 22080W/50A, target_voltage 0, actual_voltage 800, hack_bpt false
2025-08-15T11:00:12.125015+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.126355+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.198719+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.200352+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.302214+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.304046+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.406783+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.406783+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.509374+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.510451+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.561961+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Isolation measurement Ok R_F 150000.
2025-08-15T11:00:12.649183+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.650692+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.736570+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcCableCheckReq
2025-08-15T11:00:12.737709+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcCableCheckRes
2025-08-15T11:00:12.819478+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcPreChargeReq
2025-08-15T11:00:12.862117+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC DC power supply: switch ON in export mode
2025-08-15T11:00:12.908026+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcPreChargeRes
2025-08-15T11:00:12.957898+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G PowerDeliveryReq
2025-08-15T11:00:12.958593+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G PowerDeliveryRes
2025-08-15T11:00:13.048634+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.050110+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC DC power supply: switch ON in export mode
2025-08-15T11:00:13.142493+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.142923+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.221799+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.226319+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Charger state: PrepareCharging->Charging
2025-08-15T11:00:13.226751+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Timing statistics (Plugin to CurrentDemand)
2025-08-15T11:00:13.227094+0200 parsley manager[240428]: [INFO] connector:EvseM  :: -------------------------------------------
2025-08-15T11:00:13.227094+0200 parsley manager[240428]: [INFO] connector:EvseM  :: ConnSetup | HLC_PWM_5%_ON: 688 ms | Auth EIM Done: 12 ms | Total: 1448 ms
2025-08-15T11:00:13.227094+0200 parsley manager[240428]: [INFO] connector:EvseM  :: CableCheck | <60V: 0 ms | Relay On: 100 ms | EVInfo: 0 ms | VRampUp: 287 ms | Self test: 0 ms | Measure: 591 ms | Total: 1112 ms
2025-08-15T11:00:13.227094+0200 parsley manager[240428]: [INFO] connector:EvseM  :: PrepareCharging | Charging started: 533 ms | Total: 533 ms
2025-08-15T11:00:13.227094+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Total duration all phases: 3095 ms
2025-08-15T11:00:13.301854+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.365857+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.410906+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO Change HLC Limits: 22080W/25.97647A, target_voltage 850, actual_voltage 850, hack_bpt false
2025-08-15T11:00:13.422057+0200 parsley manager[240452]: [INFO] profinet:Profin  :: Error raised EVSEManager: connector
2025-08-15T11:00:13.427464+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Charger state: Charging->Charging
2025-08-15T11:00:13.429182+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Timing statistics (Plugin to CurrentDemand)
2025-08-15T11:00:13.429673+0200 parsley manager[240428]: [INFO] connector:EvseM  :: -------------------------------------------
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: ConnSetup | HLC_PWM_5%_ON: 688 ms | Auth EIM Done: 12 ms | Total: 1448 ms
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: CableCheck | <60V: 0 ms | Relay On: 100 ms | EVInfo: 0 ms | VRampUp: 287 ms | Self test: 0 ms | Measure: 591 ms | Total: 1112 ms
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: PrepareCharging | Charging started: 533 ms | Total: 533 ms
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Total duration all phases: 3095 ms
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: PrepareCharging | Charging started: 533 ms | Total: 533 ms | Charging started: 202 ms | Total: 735 ms
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: Total duration all phases: 3297 ms
2025-08-15T11:00:13.430070+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Set PWM Off
2025-08-15T11:00:13.477894+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.478318+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_pwm_off: setting new duty cycle of 100.0% (ignored)
2025-08-15T11:00:13.481679+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.481679+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC DC power supply OFF
2025-08-15T11:00:13.525159+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.617585+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_allow_power_on: request to OPEN the contactor (simulated)
2025-08-15T11:00:13.618179+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.619576+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Event PowerOff
2025-08-15T11:00:13.666775+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.714422+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.720927+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.809429+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.855231+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:13.946429+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:13.989981+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.077735+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.079127+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.166570+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.209667+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.298502+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.298502+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.386239+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.429332+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.518183+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.519064+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.606371+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.650145+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.695979+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.697751+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.781560+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.783697+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.874300+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.918196+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:14.919650+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO Change HLC Limits: 22080W/27.25926A, target_voltage 810, actual_voltage 0.1, hack_bpt false
2025-08-15T11:00:14.966068+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:14.966809+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.048992+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.097128+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.182129+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.182980+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.270625+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.313495+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.402017+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.402838+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.489634+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.533345+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.621891+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.623584+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.710108+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.755704+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.841192+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.842935+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:15.934397+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:15.977276+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.069659+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.070787+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.115706+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.160067+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.246912+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.247336+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.360724+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.379356+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.465357+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.510038+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.598180+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.598782+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.685688+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.729445+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.817496+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.819786+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:16.906119+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:16.949655+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:17.038183+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:17.039304+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:17.126637+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:17.173624+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:17.261570+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:17.263517+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:17.364926+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:17.399325+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:17.492971+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:17.494509+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcChargeLoopReq
2025-08-15T11:00:17.574192+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcChargeLoopRes
2025-08-15T11:00:17.618986+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G PowerDeliveryReq

After the charging session, the vehicle switches it CE state back to B:

2025-08-15T11:00:17.633721+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: CP state change from C to B
2025-08-15T11:00:17.717799+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G PowerDeliveryRes
2025-08-15T11:00:17.719029+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:17.719839+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:17.741869+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:17.743028+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:17.846983+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:17.848066+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:17.950877+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:17.952442+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:17.983980+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR IEC Event CarRequestedStopPower
2025-08-15T11:00:18.073622+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.073622+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.074165+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC CP state transition C->B at this stage violates ISO15118-2
2025-08-15T11:00:18.074448+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Charger state: Charging->Car Paused
2025-08-15T11:00:18.161367+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.163266+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.313097+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.314852+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.369381+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.370177+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.472094+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.473128+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.576752+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.579389+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.681088+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.682859+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.777888+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO Change HLC Limits: 22080W/25.97647A, target_voltage 810, actual_voltage 850, hack_bpt false
2025-08-15T11:00:18.825615+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.826496+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.887960+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:18.887960+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:18.988724+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.037193+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.092772+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.093401+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.196124+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.198078+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.301365+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.302963+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.403186+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.445457+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.506625+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.508099+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.609352+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.611809+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.712510+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.753405+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.816879+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G DcWeldingDetectionReq
2025-08-15T11:00:19.818705+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G DcWeldingDetectionRes
2025-08-15T11:00:19.936700+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR ISO V2G SessionStopReq
2025-08-15T11:00:19.938411+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE ISO V2G SessionStopRes
2025-08-15T11:00:21.953064+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: ID change detected: connected → not connected
2025-08-15T11:00:21.954226+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: CP state change from B to A
2025-08-15T11:00:22.001031+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_pwm_off: setting new duty cycle of 100.0% (ignored)
2025-08-15T11:00:22.141618+0200 parsley manager[240428]: [INFO] connector:EvseM  ::                                     CAR IEC Event CarUnplugged
2025-08-15T11:00:22.143041+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Charger state: Car Paused->Finished
2025-08-15T11:00:22.146518+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Transaction Finished: EVDisconnected (0 kWh)
2025-08-15T11:00:22.247015+0200 parsley manager[240428]: [INFO] connector:EvseM  :: EVSE IEC Session Finished
2025-08-15T11:00:22.247015+0200 parsley manager[240428]: [INFO] connector:EvseM  :: SYS  Session logging stopped.
2025-08-15T11:00:22.369569+0200 parsley manager[240427]: [INFO] bsp:CbParsleyDr  :: handle_pwm_off: setting new duty cycle of 100.0% (ignored)

Congratulations! You have successfully established a charging session with the EVerest charging stack and the Charge Control Y. Now you are prepared to start your own charging project and adjust your setup to your needs. The following chapters will help you understand the EVerest charging stack and Charge SOM in more detail and gain deeper insight into the configuration.
